Aprendiendo electronica... Haciendo un kit muy basico...

 Pues es muy  basico... si quereis aprender a identificar componentes, valores, y aprender a soldar estos sencillos kits , son ideales para aprender electronica...

Conectamos el soldador... no tengo esponjilla, pero uso un trozo de papel humedecido para limpiar la punta del soldador una vez bien caliente...

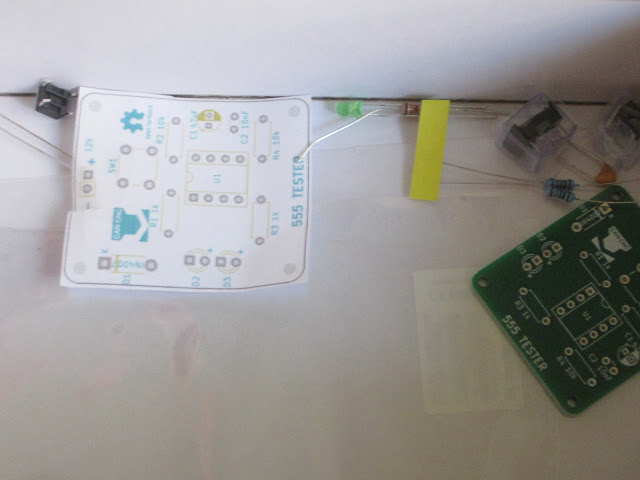

Me viene un papel donde van todos los componentes...

Identificamos la cara de los  componentes, como veis viene dibujada... y la cara de los componentes...

Esto es para saber donde vamos a soldar con estaño , y donde se veran los componentes... logico...

Es lo suyo que tengais los componentes bien localizados... en una cajita, o algo, mas que nada para que no se pierdan...
Conociendo el codigo de colores de las resistencias... aqui dice 1K ... en realidad me vinieron de 1K2... tambien ese como funciona el LM555 y algunos calculos... no le vi un excesivo problema... no obstante, es facil solucionar el problema...

Deduzco por los componentes que tiene que estas son las resistencias de 10K ... no estaba muy seguro...

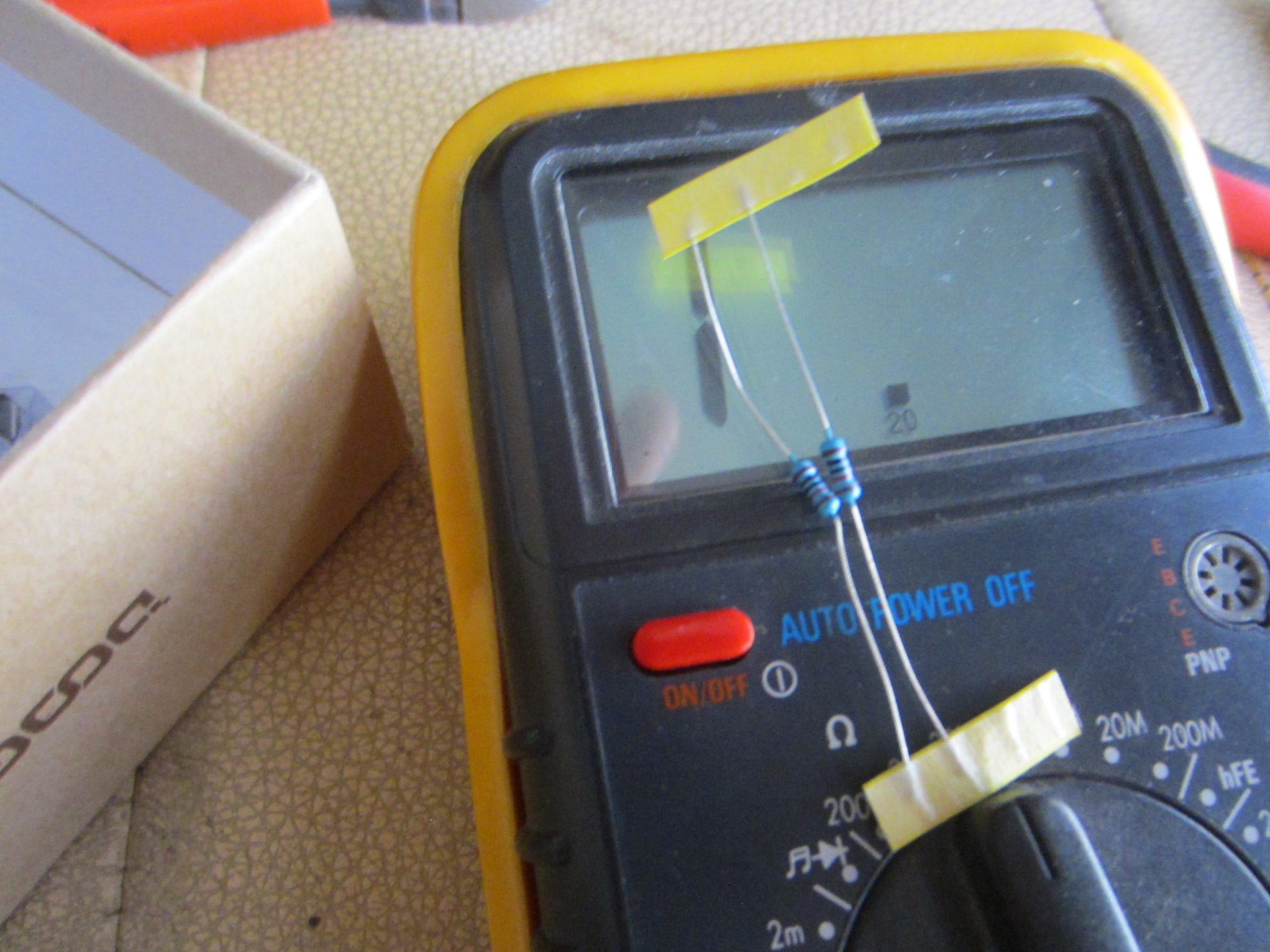

Pero tengo un polimetro... por esto puede ser una herramienta muy util...

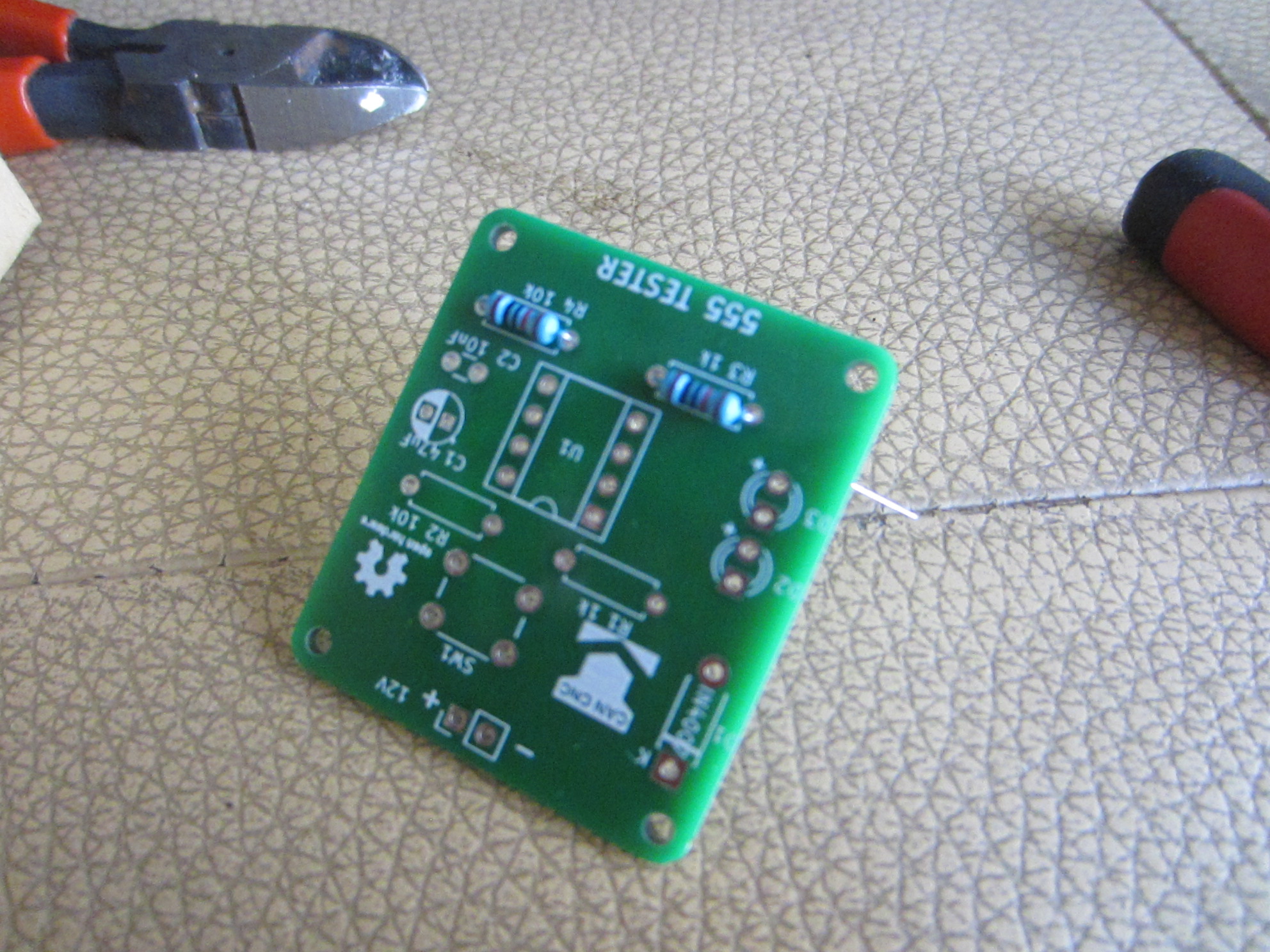

incluso si veis, meti la pata a soldar , veis que pone 1K?... pues solde una resistencia de 10 K... Idiota de mi pense... XD... Facilmente reparable...
bueno... el caso... poneis los componentes... y a soldar... esperais que se caliente la herramienta...



la soldadura, para que quede bien, tiene que quedar brillante... calentais como 1 segundo la isla... o el circulito plateado que veis... luego añadis un poco de estaño... Esperais como otro segundo... y quitais la punta del soldador... Requiere practica... Pero asi mas o menos se hace...


Otro detalle... a veces el componente no te entra... vease las resistencias de 10K , las que estan al fondo... y veanse las de 1K2...  se pueden soldar en vertical, como veis...
Otro pequeño detalle... para que quede bonito... las resistencias en si, no tienen polaridad... las puedes colocar como quieras... de un lado o de otro...  la idea es... si las colocas en una posicion, coloca el resto en la misma posicion... asi como veis, la banda dorada siempre queda para abajo... como veis... o las otras dos resistencias... su posicion... las bandas iguales tanto en una como en otra... Pero no pasa nada si las soldais en la posicion que querais... A vuestro gusto...

Aqui solde el diodo... mencionar que si tiene su posicion... el katodo es donde esta la banda y el anodo es la otra... lo bueno es que aqui esta dibujado... pero hay veces que no...


Para soldar los diodos LED , decir... cuando compras un diodo led, nuevo, la patilla mas larga de este, es el anodo... o el + si os gusta mas... si lo poneis mal , no no lucira...

Los condensadores... la lenteja, el componente naranja que veis, no lleva polaridad... colocarlo como querais... El circular negro con letras blancas... es electrolitico... tener cuidado como lo soldais o podria explotar... Tambien suelen fabricarlos como los led... la patilla mas larga es el +...


Ya solo quedaria el integrado... O el LM555

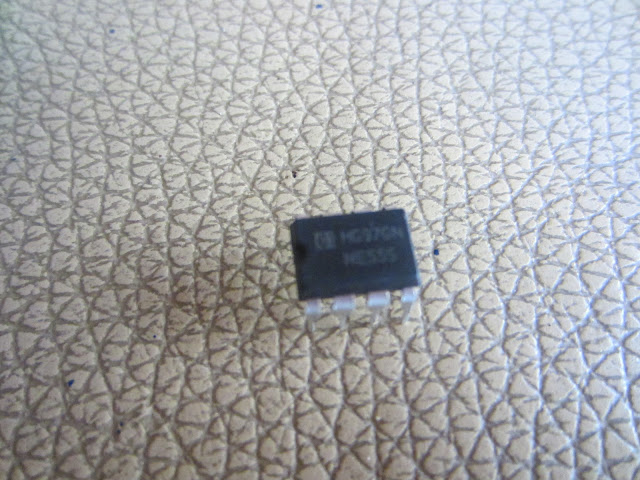

Os comento ... Los integrados suelen llevar una muesca... Pero a veces un circulo...

_Veis...  Aqui seria, la patilla 1, seria la inferior a la izquierda...

ved el dibujo...

Aqui en este caso serian 8 patillas... pero se cuentan igual que en la fotografia...

El nombre del encapsulado de este integrado negro que veis, se llama DIP de 8 patillas...


Para insertarlo en la tarjeta, yo los doblo ligeramente en una superficie plana...

De decir tambien... poner a cada uno su zocalo...

Es importante, por que si se rompen, podeis reparar el circuito facilmente...

He conectado dos patillas de resistencias que he soldado antes para conectarlo a la fuente...

Esto seria... como veis no es dificil... Los pasos?... yo primero intentaria identificar los componentes... sus valores... luego quizas empezaria soldando resistencias... despues quizas por comodidad, yo soldaria los zocalos de los integrados... los diodos... despues el resto de componentes... condensadores...

Despues espadines, pulsadores...  y por ultimo... eso lo hago en otro capitulo... A probar... Para eso habeis hecho este trabajo...
