Esta coleccion de algunas formulas que os pongo, de los circuitos con operacionales que mas use yo...
Del amplificador inversor...
La formula lo dice...
La ganancia... en decibelios... quiere decir por ejemplo si usamos la ganancia 10 dB para una Tension de entrada, vamos a ponerle 1 V en numeros redondos... Esto quiere decir que la V0 = -10 V... por esto se lo dice amplificador inversor...
Es bastante mas sencillo que el no inversor... Puedes hacer por ejemplo ese amplificador si necesitas una ganacia de 10... con R2 = 100 K y R1 = 10K , y luego si necesitas invertir la señal... no tienes mas que hacer un amplificdor inversor de ganacia 1... puede ser con 2 resistencias de 100 K ...

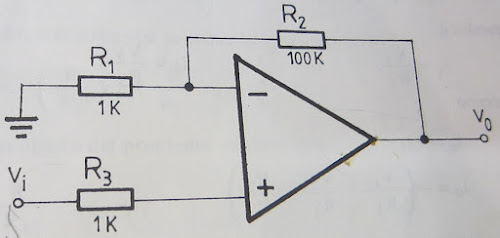

Este es un amplificador no inversor...
De aqui sale esta formula...
De manera que Av = 1+100 / 1 = 101 dB... o ganancia 101... tambien es correcto decirlo...
Este seria el valor de R3 De manera que en nuestro caso seria R3 = 1x100 / 1+100 = 990 ohmios, 1 K redondeando y en valor comercial...
Estos dos son de los que mas se emplean... ya vereis para que se puede emplear esto os gustara...
Del sumador inversor...
Que bien puede servir para una mesa de mezclas como os dije anteriormente...
Saldria esta formulita...
y del sumador no inversor, este mas complicado...
Estos dos ultimos no me terminan de gustar... por que al menos que los componentes sean ideales, o con cierta precision... a mi no me salia lo que se planeaba... pero si que es la base de las mesas de mezclas...
Tambien otra forma de hacer el sumador no inversor, seria hacer un sumador inversor y un amplificador inversor de ganancia 1...
