69.- Amplificador BF de 30 o 60 W MONO

 Segun configuracion... Estuve mirando si se vendia el integrado y todavia si... Es de la casa Phillips... Debo decir que no es nada barato... pero lo incluyo por su sencillez...

Lo he sacado de una revista de elektor del 81...Decia en los titulares que era muy sencillo... me parecio muy interesante... y os lo incluyo para los que andan buscando un amplificador que seguro es de buena calidad por la marca del integrado... Pense que os gustaria...

Primero os paso los links...

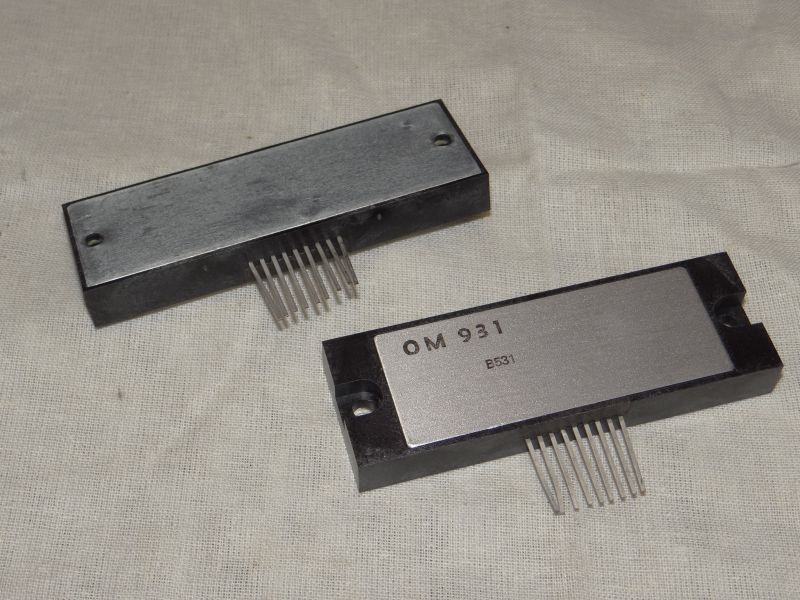

OM931

 De deciros, vale unos 65 € por lo que he podido ver... Naturalmente original... de Philips

 OM961

 De deciros, vale unos 90 € por lo que he podido ver... Naturalmente original... de Philips

Naturalmente si optais por construirlo, necesitareis un radiador considerable para este...

Circuito y listado de componentes... sacado de la revista elektor del 81... Insisto... el diseño no es mio, pero como si que he hecho una de sanyo , diria que malo no es...



Las resistencias que no dice nada, yo las pondria de 0,5 W , veo en el listado que son todas de valor comercial... lo mismo que los condensadores... como te dice que la tension del amplificador varia hasta 35 V, yo tendria cuidado con los electroliticos, de no ponerlos a una tension inferior que esta... De hecho veo que C1, lo pone de 63 V, no es un gasto excesivo el resto ponerlos a esa misma tension...

Para la fuente de alimentacion, tendreis que ver el datasheet de cada integrado, os podeis ahorrar un dinero al elegir el transformador...

Yo elegiria el puente de diodos de 5000 mA , o 5 A si os gusta mas, la tension del transfo si lo alimentais el amplificador a 35 V, yo lo pondria de 2x24 V AC para el OM961 , leido en el catalogo y de 2x18V para el OM931 para no llegar a obtener los 26V , y de corriente , si solo vais a hacer un modulo de unos 2 A cada uno, asi os evitareis problemas si conectais altavoces de 4 y 8 ohmios...

Los condensadores los pondria algo mas gordos... de 10000 microfaradios, si es posible...

Os paso la tarjeta... si optais por hacerlo tendreis que hacerlo primero en un papel aparte, no esta hecho a escala 1 es a 1... pero os paso el dibujo por si acaso...
