Un rele no es mas que un dispositivo para manejando señales mas pequeñas, se gobiernen dispositivos mas grandes... Por ejemplo una señal de un transductor, de un microfono... este dispositivo convierte una señal de audio en electricidad... pero es una señal muy pequeña... pues gracias a un rele se podrian gobernar aparatos mas grandes... sease por ejemplo una lampara...
basicamente los hay magneticos que son los mas corrientes hasta los estaticos, los electronicos... hechos con tiristores principalmente...
Si ven los dibujitos, estan formados de un electroiman, que atrae una armadura y esta a su vez, mueve unos contactos...
Tambien por tensiones los hay de muchos tipos... de 5 V , 12 V, 24 V...De tension continua y alterna...
En la antiguedad, las cajas registradoras estaban construidass con muchos de estos dispositivos... antes que las valvulas de vacio... Despues los hicieron con valvulas y despues con semiconductores...
Lo mas relevante es que con señales pequeñas pueden gobernar dispositivos mas grandes...
Tambien podrian servir por ejemplo controlar señales digitales de algun semiconductor controlar dispositivos de un enchufe... Sease lamparas, motores, resistencias... Vease ejemplo...

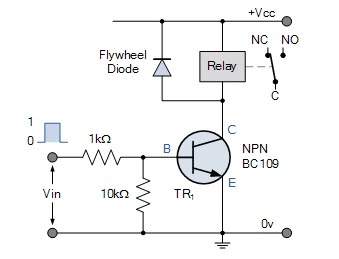

Tenemos un rele que se controla con un transistor en corte y saturacion... veanse que las resistencias son de valor elevado, esto es para que la señal vin no se "pierda" y pueda asi cortar y saturar el transistor, con lo que activariamos o no el rele...
El diodo es para corrientes parasitas de la bobina...
Aqui tenemos otro ejemplo , este con un Led indicador... Asi podemos ver si le esta pasando corriente a la bobina de nuestro rele...
en este ejemplo tiene un contacto normalmente cerrado y uno normalmente abierto...
En este ejemplo vease como se controlaria un rele para encender una lamparita de 9 V...
Tipos: Por tension , ejemplo 12 V, 6 V, 220 V...
Corriente continua, alterna...
Estaticos y mecanicos, tiristores, triacs y de bobina...
Tambien claro esta depende del fabricante...
