Este capitulo por lo menos es para que veais como se colocan... es importante resaltarlo, por que si tuvierais un aparato de medida de aguja y lo colocais mal, podeis partir la aguja... Os resalto los mas importantes...
El voltimetro se coloca en paralelo a la tension a medir... por si acaso el aparato fuera de aguja, los bornes del + con el + y el - con el - ... Lo resalto por que si no la aguja intentara medir al reves... y dependiendo de la tension , podria partirse...
Os pongo aqui un dibujito bastante bueno para que quede claro...
Un amperimetro se coloca en serie... como veis... Y si es de aguja, la misma cancion... el + con el + y el - con el - ... como en el dibujo....

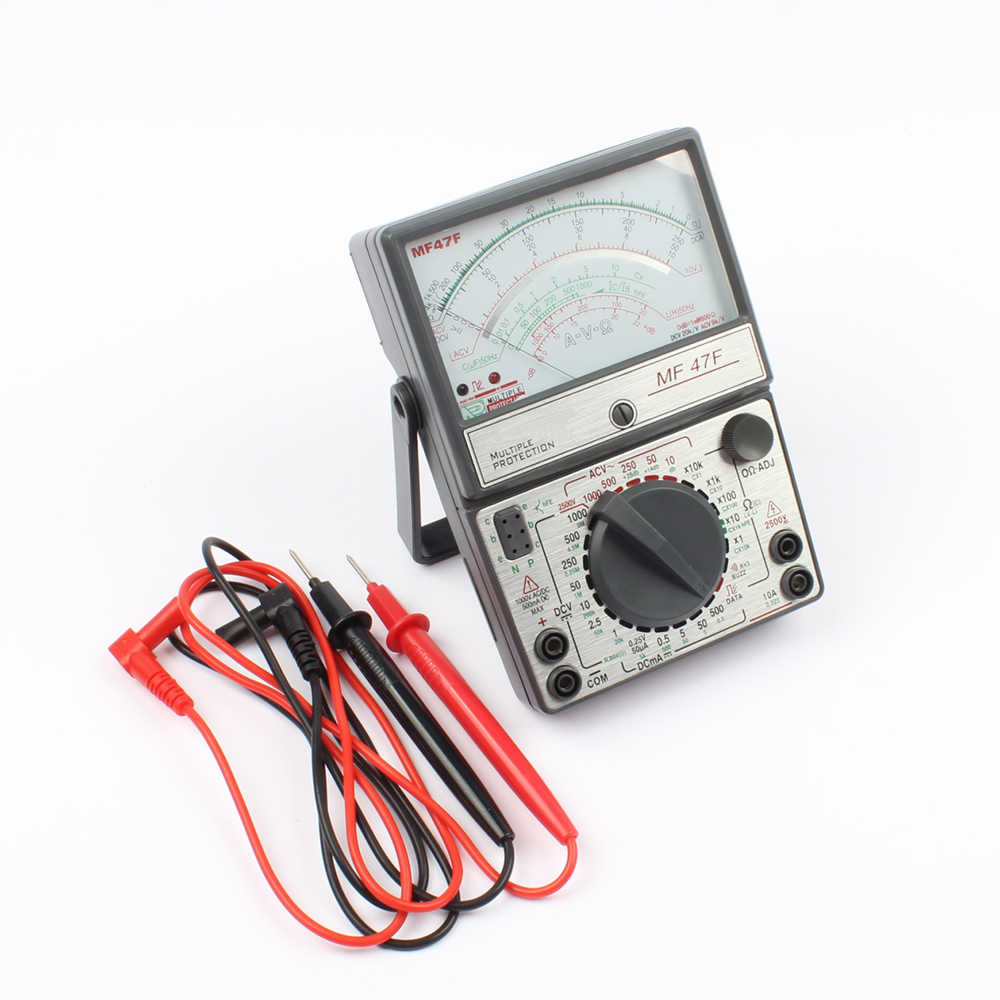

Hay muchos mas aparatos de medida... El ohmetro de un instrumento de aguja, para medir una resistencia, da igual como coloqueis los puntales... esto es por que llevan una pila interna... para hacerlo, por supuesto , ni se os ocurra medir el componente estando este conectado a una fuente de energia externa...
Introduzco levemente, ya os pondre un ejemplo, el watimetro... Los instrumentos el voltimetro , el amperimetro, el ohmetro... hacen que se muevan la aguja por que tienen en su interior una bobina... entonces la electricidad genera un campo magnetico opuesto y hace que se muevan...
Los watimetros tienen basicamente 2 bobinas 1 de corriente que suele ser de menos espiras y una de tension... con mas... entonces basicamente si multiplicais V por I teneis la formula de la potencia... pues asi funcionan...
Asi... fijaros como no, la bobina de tension, se coloca en paralelo, y la bobina de corriente, se coloca en serie...
Os digo tambien , por que algunos instrumentos pueden medir en corriente alterna, esto es basicamente por que tienen un diodo en su interior.... que transforma la corriente alterna en continua...
fijaos en esta fotografia que en la parte inferior a la izquierda, te vienen unos simbolitos con forma de senoide... Es deducible que es para corriente alterna por eso... tambien por la tension que mide a fondo escala (el maximo que puede medir) , 300 V...
Vuelvo a decir... hay muchos aparatos de medida... pero los mas basicos son estos...
