En parte por golpe de suerte me di cuenta que estaba roto... Intentaba medir la corriente de un LED , o diodo emisor de luz, estos suelen gastar muy poco, como un maximo de 20 mA , dependiendo claro esta del modelo...

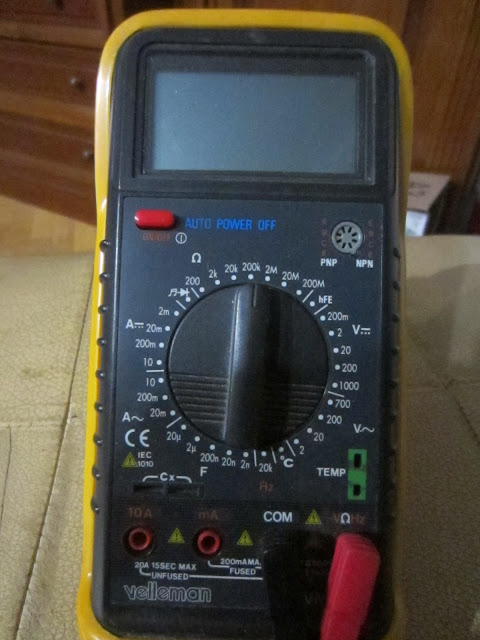

Para que lo vierais, he tenido que seleccionar la escala de Amperios del aparato... en miliamperios no me funcionaba... Asi esta claro que algo pasa...
Esta corriente que pasa en los led es una corriente muy pequeña... lo mas preciso para medir , es hacerlo en la escala menor siguiente... si sabes que es 20 mA , lo suyo en este caso seria ponerlo en la escala de 200 mA... Cuanto menor sea esta, mas precisa sera la medida...
Estos aparatos suelen llevar un fusible de cristal...
Esto es a modo de proteccion... se supone que el rango de los mA, esta a fondo escala de 200... si le pasara 1 A, podria romper el aparato... entonces para eso este fusible... A veces por error, podria pasar eso, con lo que el gasto es mayor... un fusible vale como 5 centimos y me estoy pasando... un polimetro este, me costo 23 € ... como veis es bastante mas caro... asi que para eso es...
Es facil de cambiar...
Primero en este caso quitais la goma amarilla... esto es para proteger al aparato en caso de caida....
quitamos los tornillos de estrella de la tapa...
El fusible esta por debajo de las pistas de color verde que veis... asi que lo suyo es por seguridad, que primero quiteis la pila...
La tarjeta se puede mover normalmente... creo es para esto... cmo veis, ahi esta el fusible... os dice, 200 mA a 250 V... esto es una controversia... ya que puedes estar midiendo 200 mA a 250 V , pero tambien podrias medir 200 mA a 25 V , como tambien podrias medir 5 A a 36 V si por ejemplo estuvieras comprobando un amplificador... Con lo que si lo pones en la escala de 200 mA por error, el fusible deberia romperse... Lo mejor es que lo pongais como os dice el fabricante... pero bien podria pasar lo que os he puesto...
Para evitar esta posible ruptura... si no sabeis lo que vais a medir... partiendo del ejemplo anterior del amplificador, en teoria mediria 5 A maximo, pero lo mismo gasta 1 A nada mas... pero por seguridad, vosotros poneis el mayor rango de vuestro aparato...
Una vez cambiado el fusible de cristal... como os he enseñado, ahora solo hay que armar el polimetro... para dejarlo como estaba... esto seria volver atras...
Entonces ya como veis, empezo a medir en la escala de 200 mA... Lo que queriamos...
