Diodo Zener, o estabilizador basico... este diodo te permite tener una tension fija...
Por ejemplo , si tu lo polarizas en conexion directa, estos diodos se comportan igual que los demas... te daria una tension directa de 0,6 V... pero si lo polarizas en inversa, cuando por ejemplo le damos una tension de 8 V , pongo por caso, lo que se conoce como tension de zener... esta seria 6,2 V... Que es de lo que es el diodo... 6,2 V diria que es de 1 W , pero para mis calculos lo voy a hacer de 0,5 W...
Entonces tenemos este esquema... acordaros de la formula de la potencia en corriente continua...

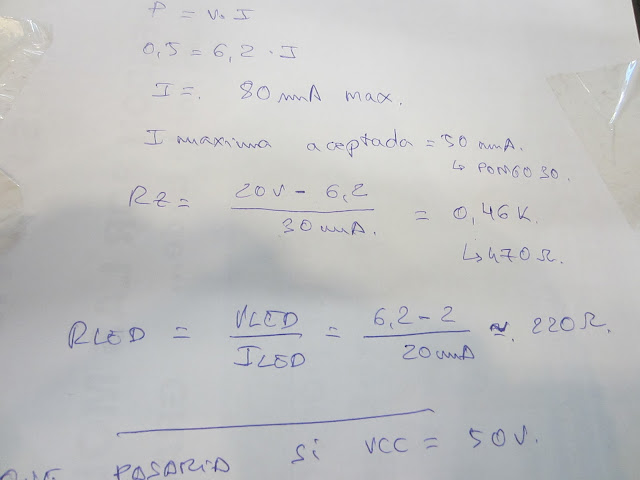

yo aqui utilizo tension por intensidad...
0,5 W , la potencia maxima establecida del zener, que creo que es de 1, pero para no romperlo tan facilmente uso esa...
Esto por calculo significaria que maximo aguantaria 80 mA de corriente...
A jugar... voy a usar un maximo de 30 mA ... nuestro zener gasta 20 maximo... asi que tendra corriente de sobra para trabajar...
entonces me sale una resistencia de zener de 470 ohmios en valor comercial...
La resistencia serie que le vamos a poner a nuestro led, dado que va a tener una resistencia de 6,2 V, esta seria de 220 Ohmios en valor comercial...
Imaginaos por un momento... que la tension maxima a aplicar fueran 50 V, esto a veces pasa... sobre todo si el calculo viene de una fuente de alimentacion sin estabilizar como hemos visto antes... entonces la tension puede llegar a dispararse... Para calcular la potencia maxima con la que trabajara nuestro zener, se calcula asi como veis en la foto... Lo mas probable , si es de 0,5 W , es que se llegue a quemar...
La potencia de la resistencia zener en el primer calculo , seria 0,47 K por 30 mA = 14,1 mW... una de 1/4 de W serviria perfectamente...
