Aprendiendo electronica... Soldando un kit capacimetro...

 Este es algo mas complicado que el generador de pulsos con el 555 que os puse ... El caso es que mirando de un vendedor chino, me fije que tenia este circuito...

Con franqueza, estos son los kits, que ademas de utiles, aprendes un monton... Son utiles por que si necesitas saber que condensador tienes en las manos, puede resultar util... Y encima aprendes a soldar... o coges practica...

 Me costo unos 12 € ... la unica "pega" que le pongo es que bien podrian haberlo alojado en una caja... Que lo pregunte... el chino me dijo que no. Que venia asi... Estoy pensando quizas en una caja de tipo pupitre... Incluso comprar otro como complemento...


Con este post, os pongo como lo solde... bien podria serviros para otros kit, o bien para aprender a soldar...


Cuando me vino el paquetito, bien vi una tarjetita y una bolsa llena de componentes... Como digo... esto es divertido, si de veras quieres adentrarte en esta profesion... ya que te enseña a soldar basicamente, y en cuanto al kit en si, es util... por que si no sabes el valor de un condensador que se te halla borrado, te lo puede decir en un momento...


Lo primero es preparar las herramientas adecuadas... la mas primordial... un soldador de punta de lapiz... a poder ser un JBC 30S... un par de alicates, estan el de corte y el aplanador por si teneis que doblar algun trozo de aluminio de alguna resistencia, u otro componente...



Yo suelo poner en una cajita , la tarjeta y los componentes que trae... asi de esa manera evitas que nada se te pierda...
Tambien esta un polimetro... por si acaso alguna resistencia se te "enquista" en su valor... o no lo tienes claro... este aparato te saca de apuros...
y tambien... añado estaño , a la lista de herramientas que van a hacer falta...
Yo suelo empezar por resistencias... recordad en el kit anterior... fijaos las bandas de estas, y que tengan un cierto orden... que quede bonito...

Confieso que use el polimetro para ver los valores de estas... tienen pinta de ser de 1 % de tolerancia... esos valores no los domino... pero gracias a este, se hace en un periquete...




yo , estableciendo el orden de montaje... de altura... suelo poner el siguiente componente... en este caso me aparece un cristal de cuarzo de 8 MHz... A soldar pues...

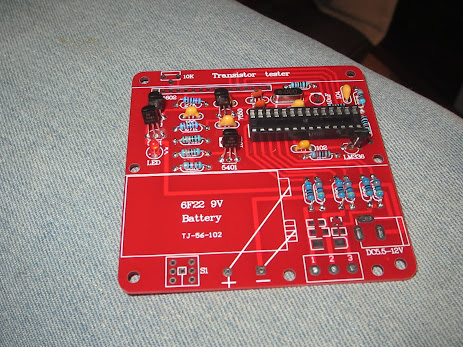

Sin mas luego solde el zocalo... vuelvo a decir que lo hago por comodidad... si os fijais por orden de alturas de los componentes despues de una resistencia , zocalos de unos semiconductores, suele ser lo mas apropiado... Debo de decir que este orden al final lo establecereis vosotros, a gusto de vuestra comodidad de hacer este trabajito...

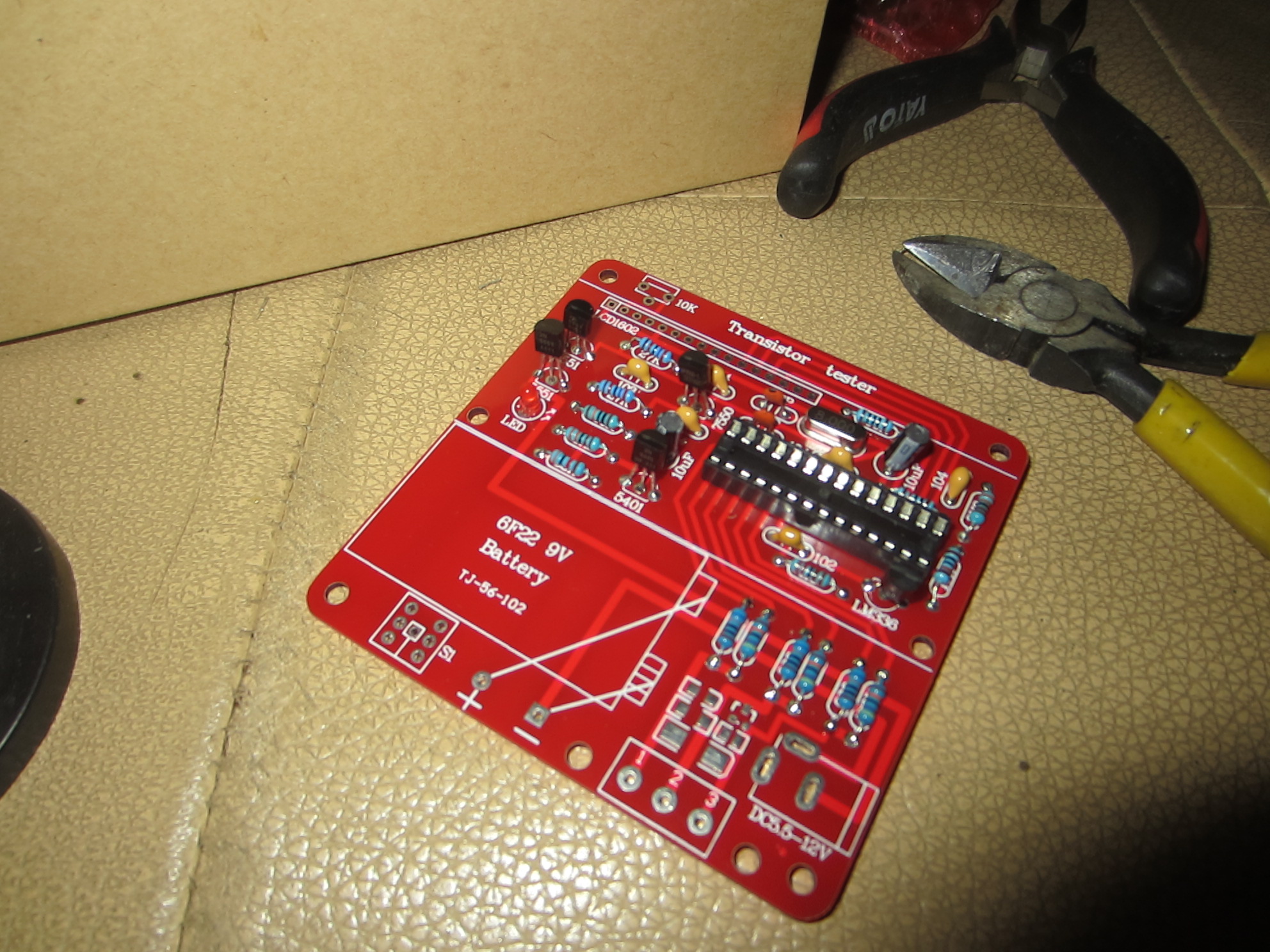

Luego empece con condensadores y transistores... todo esto viene alojado en la tarjeta, que componente teneis que colocar en cada lugar... Aqui una lupa a veces es util...


Condensadores electroliticos... El led... que si os digo la verdad, aun no se para que es...

y por fin me quedo esa tira que es para el display...

el conector ese azul que veis... es para ver el condensador que querais medir... basicamente... o transistor, que tambien los "lee"...



El integrado... Es un microcontrolador de tipo ATMEL


Al display hay que soldarle una tira negra como la que veis, segun los pines que os pida... en este caso 16... o si quereis no teneis mas que ponerla encima de este, y cortais donde os haga falta...


Entonces cuando termine lo conecte a la fuente... y el display encendio...

Esta tarjetita tiene un potenciometro azul que te regula la intensidad del display... pero cuando lo conecte que curioso, me dijo que la bateria de 5,2 V vacia... en ingles claro...
Le di un poco mas de corriente a la fuente regulable...



 Cuando conectas un condensador al conector azul que hemos soldado antes, por ejemplo . Eleji uno de 10 microfaradios...

Entonces la pantallita nos dice, 9742 nanofaradios... que cachondos son estos chinos... tambien te dice que la resistencia interna del componente es de 2,2 ohmios...
Se que  100 nf o 100 K en algunos condensadores = 0,1 microfaradios ; Lo que 9742 nanofaradios son X ... esto seria, 9,742 microfaradios... Como veis esta bien...

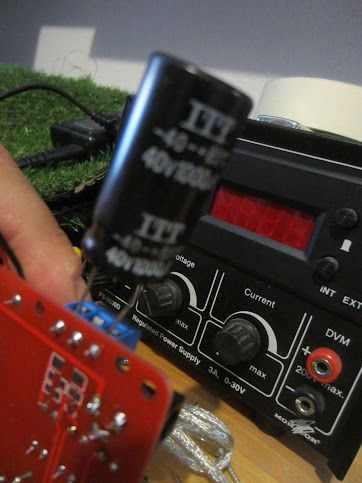

 Entonces conecte este ITT de 1000 microfaradios y 40 V...


Entonces conecte el kit... como veis 1248 microfaradios... lo que es sorprendente es que aqui cambie la escala...

Probe con un LED incluso con un BD237 un transistor... esto me "dijo"...

Te dice como un diodo... digo curioso... pero vamos, que yo lo queria como capacimetro... Como veis va estupendamente... Pues asi se montan...
