Pongo un repaso de los 78, para ver si a si se os despejan algunas dudas...
En resumen son reguladores, creo que es algo mas complicado pero tienen esto en su interior estos chips...
Tienen un zener, una resistencia de zener o serie o R1 segun el circuito y un transistor Q1 para amplificar la corriente de este...
El otro transistor basicamente limita la corriente... creo los 78 no tienen limitadores... de manera que si sobrepasais la corriente de estos se romperan sin mas...
Lo mas corriente, son los 78XX sin letras... es decir, que aguantan 1A maximo...
http://www.farnell.com/datasheets/2307057.pdf
Cogiendo los datos del catalogo de un fabricante ST, aunque ponga farnell , te dice de corriente maxima segun este 1,5 A , pero como es lo corriente yo voy siempre a 1 A maximo...
Las tensiones fijas... estan segun la terminologia del chip... 78XX :
segun este fabricante teneis de 5, 6 , 8 , 8.5 , 9 , 12 , 15, 18 , 24 ... Entonces seria respectivamente:
7805 , 7806, 7808 , 7885 , 7809 , 7812 , 7815 , 7818 , 7824
vuelvo a decir, segun el fabricante...

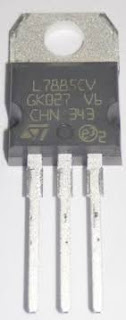

Los encapsulados... El TO220 ... los 78 , las patillas de estos seria asi...
donde input, segun encontre en la foto, es entrada, ground es masa, y output es la salida...
Son muy versatiles...
Esto lo cogi del catalogo que os he pasado en el enlace...
fijaos la de componentes que pueden tener en realidad... pero lo basico es el esquema que os he pasado...
Mirad algunos esquemas basicos por catalogo de como conectarlo, segun fabricante...
La tension de entrada maxima, aunque este fabricante te dice en algunos casos 40 V , yo tomo 35 V por si acaso...
De manera, una vez vi en un catalogo de TOSHIBA hace años, que aguantaban un maximo de 20 W...
De manera, por ejemplo por seguir con el 7885... 8,5 V... El transformador muy adecuado para este, seria para mi de unos 7 V de salida... ya que si lo multiplicais por raiz de 2 , tiene una tension eficaz de 9,89 V ...
Esto tambien significaria... si le pedis al regulador 1 A, si a 9,89 le restais los 8,5 V= os sale 1,39 V que multiplicados por ese amperio os saldria 1,39 W que se traduciria en calor...
Si no teneis ese transformador, y por ejemplo pusierais uno de 12 V de corriente alterna siempre... si a 12 V , lo multiplicamos por raiz de 2... esto os daria 16,97 V de tension eficaz... Si a esa tension le restais 8,5 V sale 8,47 V...
Si le pedis el amperio de corriente maxima, esto saldria 8,47W , ya que es 8,47 V x 1A... que se traduce en calor...
Aqui teneis un circuito con transistores... amplificando la corriente... asi tendreis mas de 1 A ... si lo necesitarais...
RSC se calcularia, te lo dice el catalogo , VBE de Q2 , entre ISC la corriente maxima que querais ponerle... Por ejemplo 2 A , y la tension base emisor de Q2 fueran 0,6 V , esto saldria 0,33 Ohmios... aunque es una resistencia bastante rara, existe... claro esta de una buena potencia... unos 3 W le pondria yo...
Si quisierais aumentarle la corriente a un 79XX , no teneis mas que poner transistores complementarios de tipo NPN... segun leo , el complementario del BD534 serua el BD533 ...
El complementario del 2N6124 es el 2N6121...

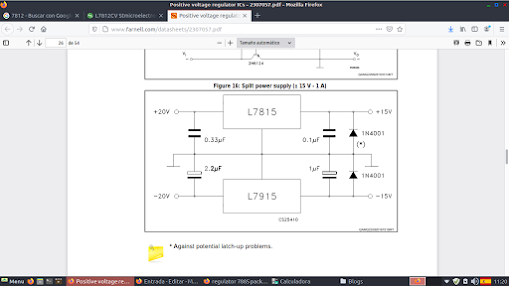

Aqui teneis segun el fabricante, un esquema de una fuente dual... o +- ...
dice que la tension en continua minima 20 V , eso significaria que el regulador 7815, disipara unos 5 W de potencia... Claro esta tambien 79...
Dicen los condensadores... de 0,33 microfaradios, o 330 nanos, yo lo pondria de 2,2 microfaradios igual que el de tension negativa, en el 78 el condensador de salida lo pone a 0,1 microfaradios o 100 nanofaradios... tambien lo pondria de 1 microfaradio como minimo, segun pone el fabricante...
Aqui os dejo un interesante circuito de tension negativa con un 78... si no tuvierais el 79 correspondiente, os puede ser util...

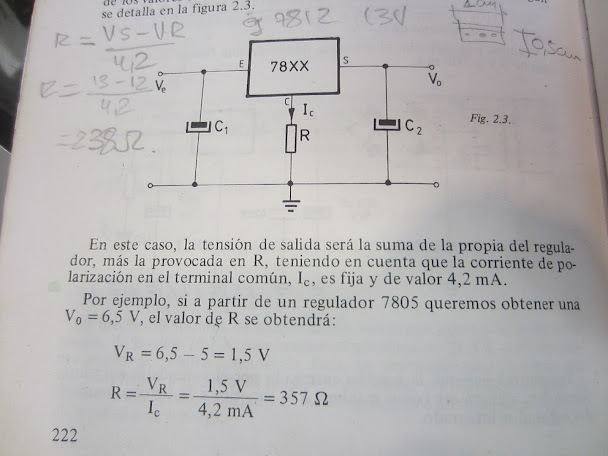

Si quereis jugar con la tension de estos, aumentarsela o regularla, que se puede,
Aqui veis como se hace... No es lo mas apropiado, por que existen reguladores ajustables, pero se puede...
